vga电源线的接线方法是：

 1、将投影仪电源线从一分为二两段。带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连(火线、零线、地线不能接反，特别是地线)；另一段插接投影仪端的电源输入，并与所布的电源线相连(火线、零线、地线)。

 2、将原配的RS232控制线一分为二两段(其中有的中间有三根线，有的有四根线)。两段线分别与作控制线的双绞线两端连接(如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同)。 3、视频线制作简单，就是同轴线，不要短路或断路就行。

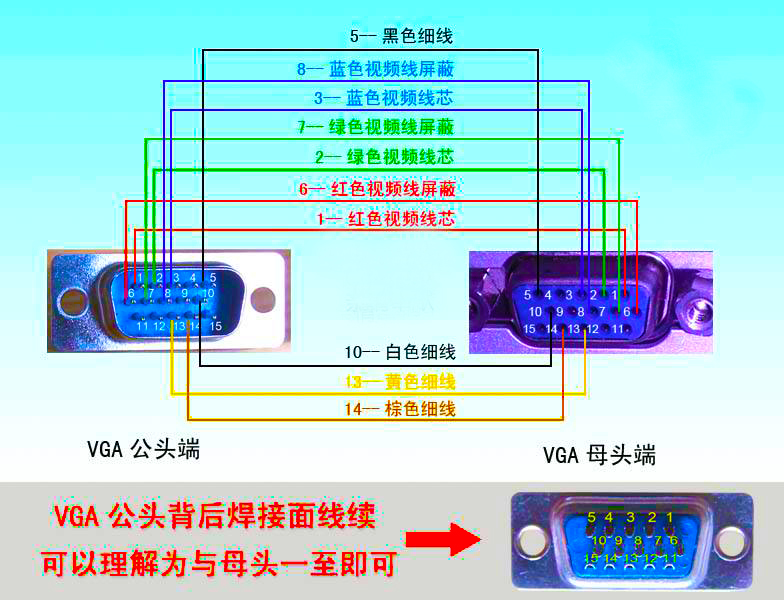

4、VGA线制作：剥开VGA线头，三根较粗的带屏蔽的线作红绿蓝三色信号线，分别接1、2、3脚，6、7、8分别接其地线；另外四根细线分别接10、11、13、14脚，其中10脚为地，11脚为空，13脚为行同步，14脚为场同步。最外层的屏蔽线接VGA头金属壳。VGA线两端的线序要一致。制作要细心，不要短路或断路，焊接动作要快。

5、投影银幕的升降控制线制作原理与投影仪的电源线制作原理基本相同。关键是公用的那根线不能错。在接线时，公用的线接中间的地线先包好，另外两根线只接，不包，测试没接反后再包。如果测试过程中出现么向，将两根线交叉就行，最后包好。

 6、注意不要将投影仪的电源输出孔与银幕的升降控制输出孔弄混了，出错会烧机子的。

宜昌VGA高清矩阵服务优质，　　再者，对进入流行的大数据时代，液晶拼接大屏监控显示系统的软硬件结合带来的优势，从多个维度出发，就是可以利用系统进行监控数据信息的收集、分析，给安防工作建立良好的信息服务平台，促进对安防数据信息的收集、共享与应用整体过程。也特别有利于对云计算、物联网、人工智能等技术与应用场景的深度融合，顺利推动实现全面、实时的安防运营工作水平！

　　如此数字化的应用形式，彰显目前数字标牌的高科技风尚，也是达安视作为数字标牌方案供应商致力实现的应用。多年来达安视一直专注于液晶商显方案的提供，特别是在数字标牌应用上着重细节开发，以用户的需求为出发点，为各行业的数字牌应用实现新技术的融合，以崭新的数字化性能，高清的视角，提供定制化的数字标牌显示解决方案。

VGA简单接线线法如下:

其实VGA连接线只要6根线就得三色(RGB)与行场频(H\V)
透明红\蓝\绿 接 RGB 咖啡色与红色 接 H\V 祼线拉地 其它不用管
管脚定义
　1红色 　2 绿色 　3 蓝色 　6 红地 7 绿地　8 蓝地 13 行同步 14 场同步
分别对颜色接上就行了 把678接一起焊在外壳作公共地这样就是简单的接线方法。
